オールインワン量産 - アライナー製作のトータルソリューション CORiTEC^® Aligner

5
Axes

Automated
Job identification

60.000 rpm
Spindle power

Expandable
by robot

Configure

オールインワン大量生産 CORiTEC^® Aligner ハイライト

QRコードスキャナーによるジョブ認識
簡単なツールハンドリング
タッチスクリーンによる直感的な操作
クリップクランプ技術による人間工学に基づいたローディング
広い作業スペース、清掃が容易
コンパクト設計
ロボットによる拡張が可能
イオナイザー*内蔵

* 任意

Configure

オールインワン大量生産 CORiTEC^® AlignerL ハイライト

QRコードスキャナーによるジョブ認識
パワフルなパフォーマンス。高トルク、消費電力1.6 kW、60,000 rpmのハイエンドスピンドル。
人間工学に基づいた操作、タッチスクリーンコントロール、PC内蔵。
広い作業スペース、清掃が簡単
ロボットにより拡張可能
イオナイザー*内蔵

*オプション

Configure

CORITECアライナーに適合

CORiTECアライナーLに適合

オールインワン大量生産 CORiTEC^® AlignerL EXTENTIONS

6軸ロボット
ダブルグリッパー
簡単なマガジニング
モジュラーシステム
完全自動ハンドリング

Configure

20

Fold
tool changer

1.0

kW
Spindle power

20

W
Laser power

6

mm
Tool shaft

オールインワン大量生産パフォーマンスの最大化

CORiTEC アライナーシリーズマシンシステムは、透明スプリント（アライナー）製作のための完全なCAD/CAMシステムを提供します。実績のあるCORiTEC 350i ミリングシステムをベースとしたこの革新的なマシンコンセプトは、ハイエンドなパフォーマンスを提供します。一貫したシステムインテグレーションにより、CORiTEC Alignerシリーズはあらゆるニーズに対応する "スタンドアローン "の完全なソリューションとなります。

Configure

アライナー製作のトータルソリューションカッティング・ラインの種類

完璧に機能します：

PET-G - フォイル
A-B-A 3層ホイル

Configure

機械ソフトウェア CORiTEC^® Remote Dental 3.0

本機は、実績のある制御ソフトウェアRemote Dental 3.0を使用し、一体型タッチスクリーンディスプレイで操作します。

すべての重要な機能と制御要素を一元管理
使いやすいツール管理
ツールランタイムモニタリング
スペアツール機能
直感的なグラフィカル・ユーザー・インターフェースによる言語に依存しない操作
ライセンス料不要

スマート・ハイエンド・ソリューション iCAMアライナー

完全に自動化されたワークフロー
自動衝突制御
プリセット処理パラメータ
フルバージョンの30日間トライアルインストールが可能

オープンインターフェース統合ワークフロー

imes-icoreはスキャナー、exocad CAD、iCAM CAMソフトウェア、フライス盤、研削盤、CORiTECフライス盤を含むトータルパッケージを提供します。

フライス加工の統合されたワークフローは、最高レベルの安定性と相まって、高度な要求にも対応する信頼性の高い結果を提供します。

幅広い用途で顕著な結果をもたらす完璧なソリューションです。

Configure

オールインワン大量生産その他のアクセサリー

CORiTEC 350iロボットPRO シリーズはスキャナ、Exocadに対応し、CAMソフトウェア、焼結炉、抽出システムなどの幅広い追加アクセサリで印象づけます。

Configure

More information

CORiTEC 350i シリーズ + CORiTEC Starterkit = デンタルアプリケーションとアライナーアプリケーションの混合操作

スターターキット

既存の機械のアップグレード
CORiTEC350iミリングシステムを既にお持ちですか？CORiTECAligner Starter Kitで簡単に拡張できます。ゼロポイントクランプシステムを内蔵したホルダーシステムにより、わずかなステップでアライナーの生産を開始できます。

1xツールケース
1x ゼロ点クランプシステム内蔵ホルダーセット
5x ブランク保持用ベースプレート
5x トリミングツール T112 ( 1.5 mm I 6.0 mm シャフト)

アライナーホルダーセット

ゼロ点クランプシステム内蔵
5軸加工が可能
既存の CORiTEC 350i フライス盤の技術的可能性を拡張

基本プレート

ブランクの正確で簡単な取り付け
外れるインターフェース
アライナーの迅速で確実な固定

トリミングツール

アライナーの正確な分離が可能
きれいな切り口
再加工不要

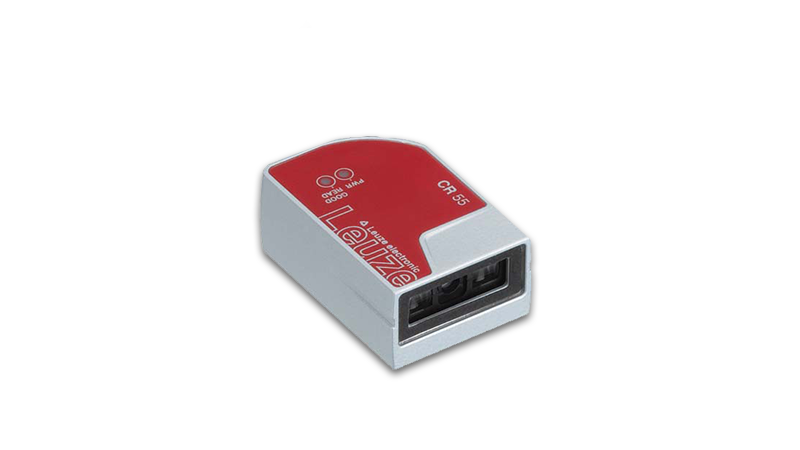

QRコードスキャナー

空白のIDラベルに貼付されたIDラベルを、作業エリアに設置されたスキャナで高速スキャン作業エリアに設置されたスキャナで、空白のIDラベルに貼付されたIDラベルを高速スキャン

熱成形箔ブランク

ブランクは、直径120mmまたは125mmのPET-GまたはABAの3層フィルムで、厚みが異なるものがあります。

Configure machine

モニター
統合 15" タッチスクリーン
制御ソフトウェア
CORiTEC Remote Dental 3.0
統合 CNC ソフトウェア
加工
同時 5 軸
ツールチェンジャー
20 倍ツールチェンジャー

冷却
4.8 リットル / 18.17 gpm タンク内蔵
空気圧
必要な外部空気圧
6.5 - 9.0bar @ 80l/min
工具長制御
≤ 0.002 mm 精度
スピンドルタイプ
最大60,000 rpmの高周波スピンドル
工具
直径6 mmのフライスおよび研削工具

Configure

More information

メカニック / エレクトロニクス

軸数と動作タイプ
5軸、同時加工
回転角度
A軸 360°
B軸 115

接続要件

重量
CORiTECAligner：180～210 kg
CORiTEC Aligner L: 225～255 kg/496.0～562.18 Ibs
幅 x 奥行 x 高さ
CORiTECAligner：
758 x 790 x 857 mm / 29.8 x 31.1 x 33.7 inch
CORiTECAlignerL:
1058 x 790 x 857 mm / 46.6 x 31.1 x 33.7 inch
主電圧 / 周波数 / 電源
直列機のタイプにより異なる
